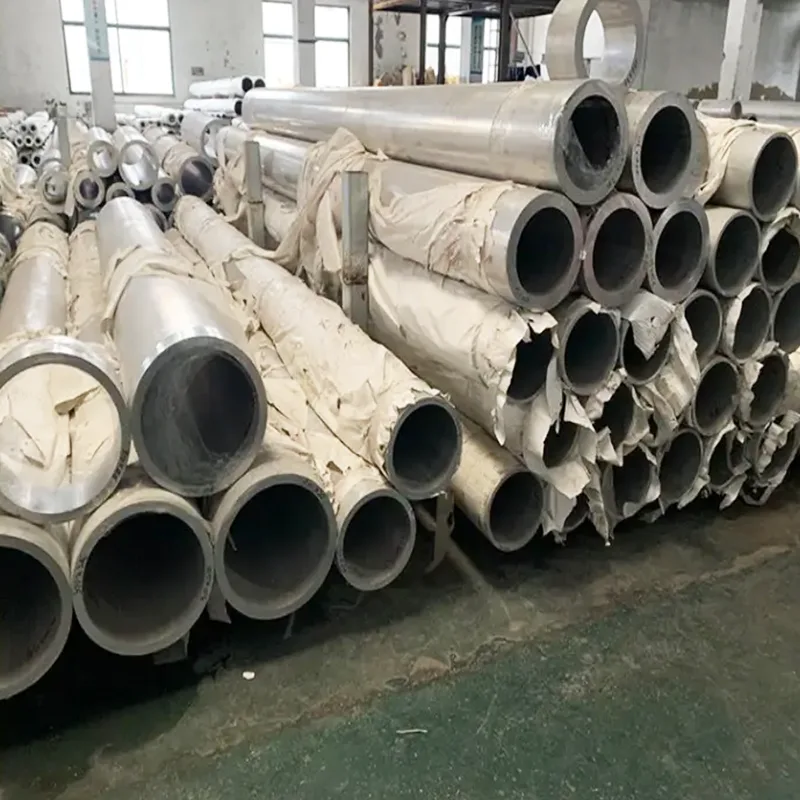

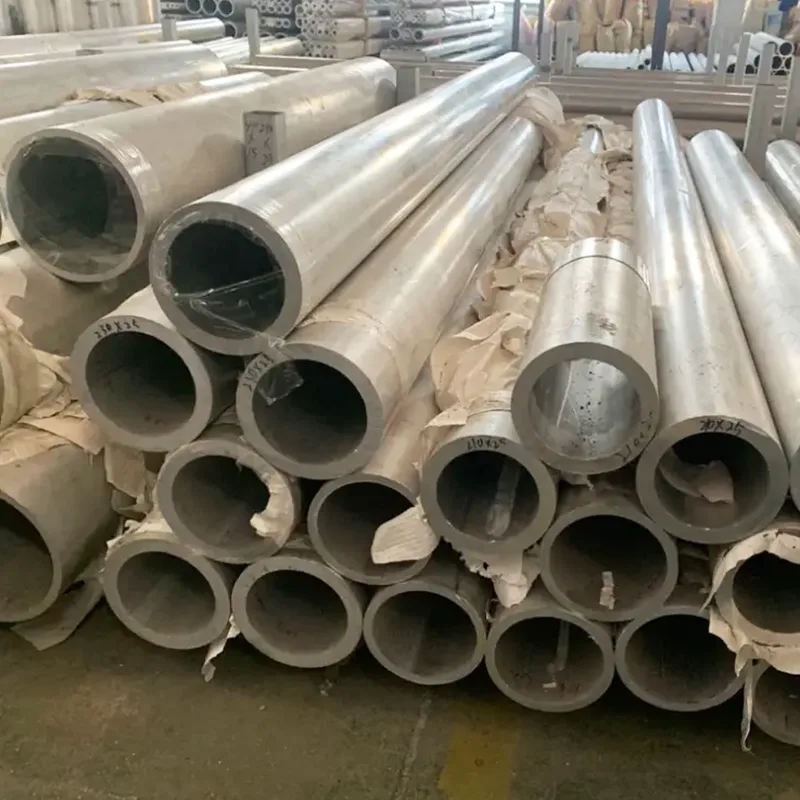

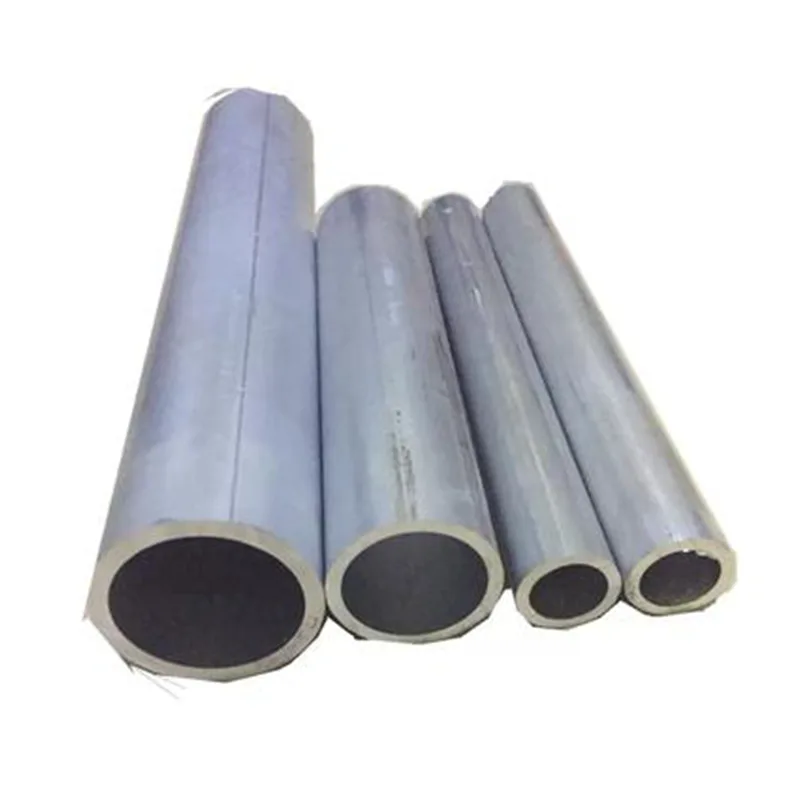

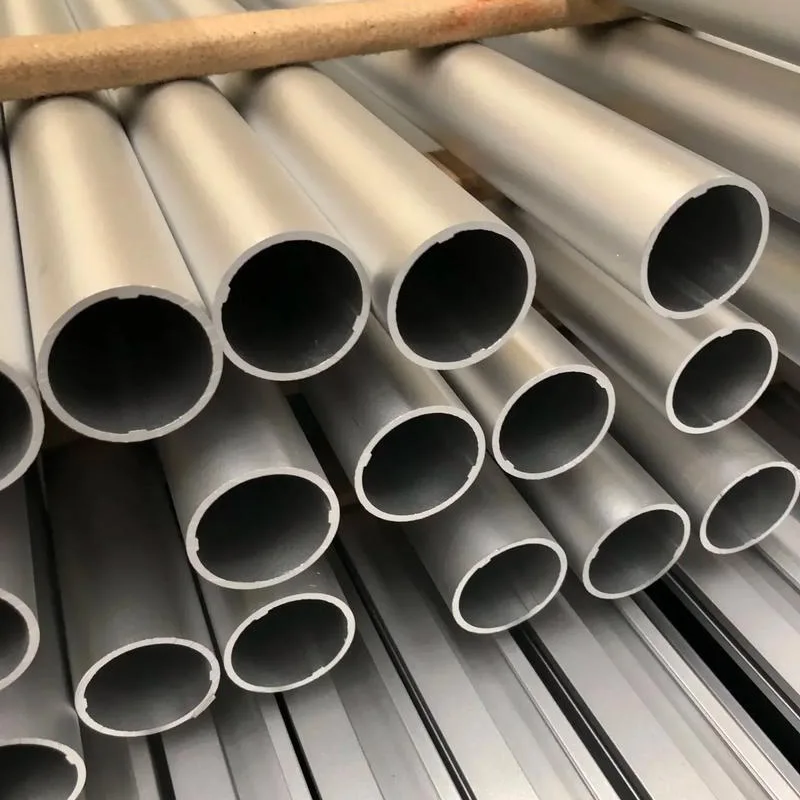

5083 ایلومینیم ٹیوب

5083 زنگ کی روک تھام کے لیے 5 سیریز کے ایلومینیم میگنیشیم مرکب سے تعلق رکھتا ہے۔ اسے مضبوط بنانے کے لیے گرمی سے علاج نہیں کیا جا سکتا اور اس میں میگنیشیم کا مواد 4.0% ~ 4.9% ہے۔ اس کے بنیادی فوائد اعلی سنکنرن مزاحمت، آسان ویلڈنگ، اور بہترین کم درجہ حرارت کی سختی ہیں۔ یہ بنیادی طور پر میرین پائپ لائنز، میرین انجینئرنگ کے اجزاء، کیمیائی سنکنرن مزاحم پائپ لائنوں، کرائیوجینک اسٹوریج ٹینک، پریشر ویسلز، اور ہلکے وزن کے آٹوموٹیو ڈھانچے میں استعمال ہوتا ہے۔

5083، 5052، اور 5A06 ایلومینیم ٹیوبوں کے درمیان کیا فرق ہے؟

تینوں کا تعلق زنگ سے بچاؤ کے لیے 5 سیریز کے ایلومینیم-میگنیشیم مرکب سے ہے۔ ان کی بنیادی کارکردگی میں فرق میگنیشیم مواد کے میلان سے طے کیا جاتا ہے، واضح طور پر ان کی پوزیشننگ اور قابل اطلاق منظرناموں میں فرق کرتا ہے۔ 5052 میں سب سے کم میگنیشیم مواد (2.2%~2.8%) ہے، جو بہترین پلاسٹکٹی اور گہرے ڈرائنگ فارمیبلٹی کی پیشکش کرتا ہے، بلکہ سب سے کم طاقت بھی۔ H32 حالت میں اس کی تناؤ کی طاقت تقریباً 230~280 MPa ہے، جو اسے پیچیدہ شکل کے، ہلکے دباؤ والے اجزاء جیسے کہ ایندھن کے ٹینک اور شیٹ میٹل انکلوژرز کے لیے موزوں بناتی ہے۔

5083 میں درمیانے درجے کا میگنیشیم مواد (4.0%~4.9%) ہے، جو سنکنرن مزاحمت، ویلڈیبلٹی، اور ساختی طاقت کے درمیان بہترین توازن حاصل کرتا ہے۔ H112 حالت میں اس کی تناؤ کی طاقت 270~350 MPa تک پہنچ سکتی ہے، جس میں ویلڈ کی طاقت برقرار رکھنے کی شرح 85% سے زیادہ ہے۔ یہ میرین انجینئرنگ اور سنکنرن مزاحم پائپ لائن ایپلی کیشنز میں سب سے زیادہ ورسٹائل گریڈ ہے۔

5A06 میں میگنیشیم کا مواد 5.8%~6.8% ہے، جس کا تعلق اعلی میگنیشیم زنگ سے بچنے والے ایلومینیم سے ہے۔ یہ H112 حالت میں 315~350 MPa کی ٹینسائل طاقت کے ساتھ سب سے زیادہ طاقت کا حامل ہے، اور ویلڈ کی طاقت برقرار رکھنے کی شرح 90% سے زیادہ کے ساتھ بہترین ویلڈ جوائنٹ کارکردگی پیش کرتا ہے۔ یہ ہیوی ڈیوٹی ویلڈیڈ ڈھانچے اور زیادہ بوجھ سنکنرن مزاحم ایپلی کیشنز کے لیے موزوں ہے۔ گہری ڈرائنگ میں لائٹ ڈیوٹی سنکنرن تحفظ کے لیے، 5052 کا انتخاب کریں۔ عمومی میرین ویلڈنگ ایپلی کیشنز کے لیے، 5083 کا انتخاب کریں۔ اور ہیوی ڈیوٹی ویلڈنگ کے ڈھانچے کے لیے، 5A06 کا انتخاب کریں۔

5083 ایلومینیم نلیاں کی سنکنرن مزاحمت کیسے ہے؟ کیا اسے سمندر کے قریب طویل مدتی استعمال کیا جا سکتا ہے؟

5083 ایلومینیم نلیاں کی سنکنرن مزاحمت مورچا سے بچنے والے ایلومینیم کے اوپری درجے میں سے ہے، جو اس کا بنیادی فائدہ ہے۔ میگنیشیم کی مناسب مقدار کے ٹھوس محلول اثر کی بدولت، ایک گھنی اور مستحکم آکسائیڈ فلم بے ساختہ کھوٹ کی سطح پر بن سکتی ہے، جس کے نتیجے میں انٹر گرانولر سنکنرن اور پٹنگ سنکنرن کے انتہائی کم خطرات ہوتے ہیں۔ سمندری پانی، نمک کے اسپرے، اور ماحولیاتی سنکنرن کے خلاف اس کی مزاحمت 2-سیریز اور 7-سیریز کے اعلیٰ طاقت والے ایلومینیم سے کہیں زیادہ ہے، اور 6-سیریز کے عمومی مقصد کے ساختی ایلومینیم سے بھی نمایاں طور پر مضبوط ہے۔ سمندر کے قریب سمندری ماحول میں، ننگے مواد کو تیزی سے زنگ لگنے اور شگاف پڑنے کے بغیر طویل عرصے تک مستحکم طور پر استعمال کیا جا سکتا ہے، جو اسے ساحلی عمارتوں، بیرونی آلات کی پائپ لائنوں اور دیگر منظرناموں کے لیے موزوں بناتا ہے۔ اگر سمندری پانی میں طویل مدتی ڈوبنا یا زیادہ نمک کے اسپرے اور شدید سنکنرن حالات کی ضرورت ہو تو، ننگے مواد پر آکسائیڈ فلم اب بھی آہستہ آہستہ ختم ہو جائے گی۔ سنکنرن میڈیا کو مزید الگ تھلگ کرنے اور اس کی سروس لائف کو بڑھانے کے لیے اسے سخت انوڈائزنگ اور اینٹی کورروشن اسپرے ٹریٹمنٹ کے ساتھ جوڑنے کی سفارش کی جاتی ہے۔ واضح رہے کہ 5083 مضبوط تیزاب، مضبوط الکلیس اور دیگر انتہائی corrosive میڈیا کے خلاف مزاحم نہیں ہے۔ ایسے معاملات میں، ننگی مواد کو براہ راست استعمال کرنے کی سفارش نہیں کی جاتی ہے، اور خصوصی اینٹی سنکنرن علاج کی ضرورت ہوتی ہے.
