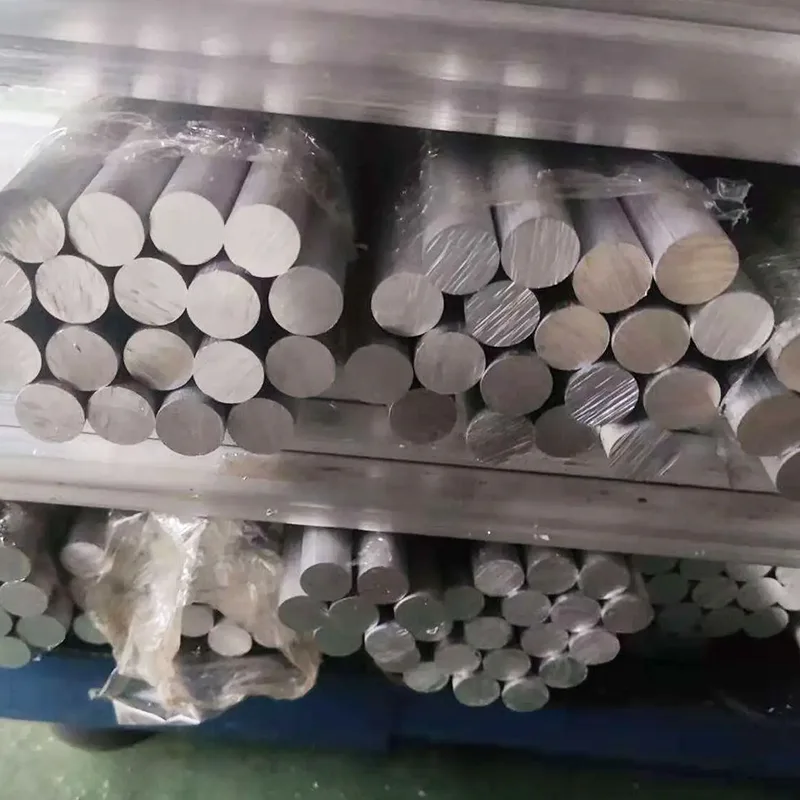

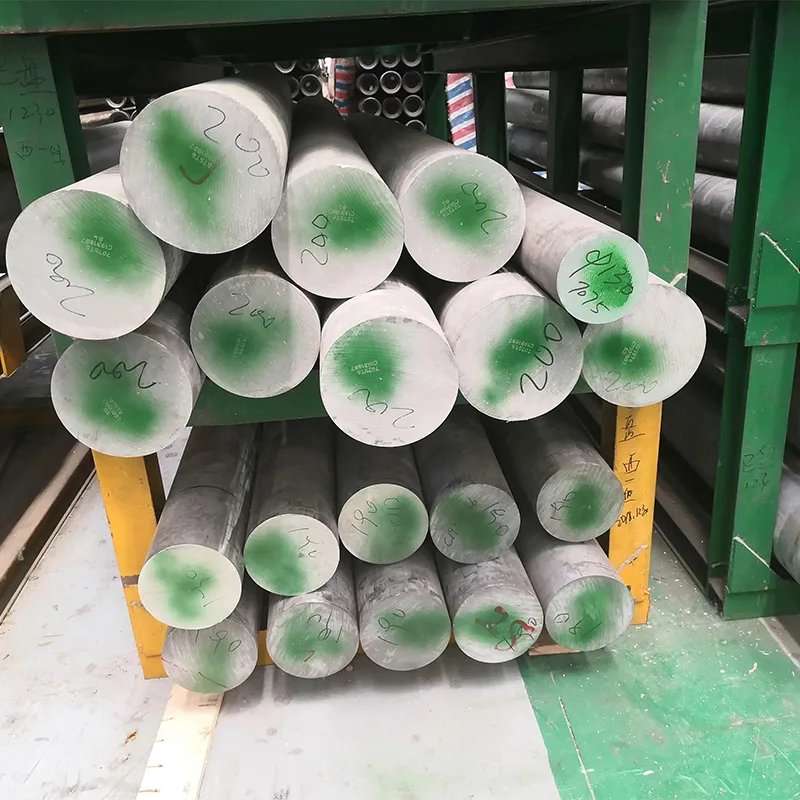

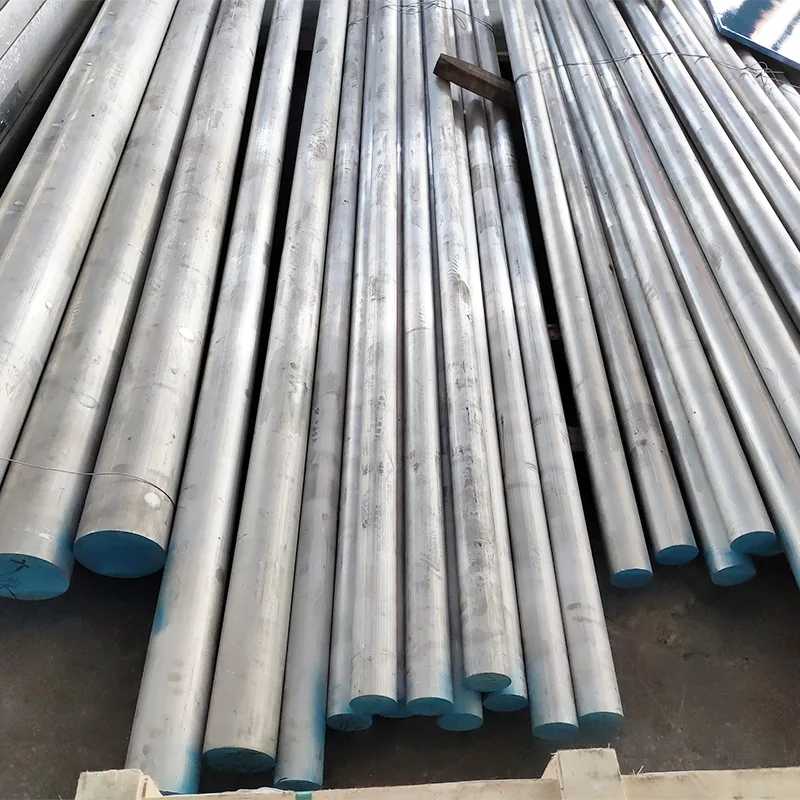

2A12 ایلومینیم راڈ

مکینیکل پراپرٹیز (مختلف ریاستیں، کمرے کا درجہ حرارت قومی معیاری حوالہ اقدار) اس مواد کی خصوصیات گرمی کے علاج کی حالت کے لحاظ سے بہت زیادہ مختلف ہوتی ہیں، جس کی مجموعی طاقت 6 سیریز کے مرکب جیسے 6061 اور 6082 سے کہیں زیادہ ہے۔

1.O اسٹیٹ (اینیلڈ سافٹ اسٹیٹ): تناؤ کی طاقت 180~220MPa، بہترین پلاسٹکٹی، موڑنے، مہر لگانے اور دیگر تشکیل کے عمل کے لیے موزوں، سب سے کم طاقت۔

2.T4 (قدرتی طور پر حل کی عمر): تناؤ کی طاقت ≥410MPa، پیداوار کی طاقت ≥240MPa، متوازن طاقت اور پلاسٹکٹی، اچھی تھکاوٹ مزاحمت۔

3.T3 (Cold-Worked + Naturally Adge): T4 کے قریب تناؤ کی طاقت اور طاقت، متبادل بوجھ اور تھکاوٹ کے خلاف مزاحمت کے لیے بہترین مزاحمت۔

4.T6 (حل کی عمر مصنوعی): تناؤ کی طاقت ≥470MPa، پیداوار کی طاقت ≥320MPa، سختی ≥135HB، مجموعی طاقت چوٹی تک پہنچ جاتی ہے، مضبوط ترین سختی۔

5.T651 (تناؤ سے نجات پانے والا T6): طاقت T6 جیسی، انتہائی کم بقایا تناؤ، پروسیسنگ کے بعد آسانی سے درست نہیں ہوتا، درست حصوں کے لیے موزوں۔

6. موازنہ کا حوالہ: 2A12-T6 میں 6082-T6 کے مقابلے میں نمایاں طور پر زیادہ طاقت ہے، جس سے یہ وسط سے اعلیٰ کے آخر تک ہیوی ڈیوٹی ایلومینیم مواد کے لیے پہلا انتخاب ہے۔

جسمانی خصوصیات:

کثافت تقریباً 2.78g/cm³، وزن صرف 1/3 سٹیل کا۔ اعتدال پسند تھرمل اور برقی چالکتا؛ پگھلنے کا نقطہ تقریبا 500 ℃، کمرے کے درجہ حرارت پر اچھی جہتی استحکام.
